任職于深圳某工程建設(she)(she)公司的平賽，是CAXA 3D的一名(ming)忠實粉絲，CAXA 3D實體(ti)設(she)(she)計在(zai)他的工作中也是不可或缺的軟(ruan)件。因日常工作常見(jian)、常用混(hun)凝土(tu)泵(beng)車，本次大賽他決定采用混(hun)凝土(tu)泵(beng)車模(mo)型(xing)設(she)(she)計及動畫。作品(pin)《混(hun)凝土(tu)泵(beng)車》在(zai)第八屆3D大賽中獲得了(le)工業(ye)組第一名(ming)的喜(xi)人成績。

專家點評：作品《混凝土泵車》最大的優點是結構設計完整、工程實用性強，并做了大量的約束，把整個動作展示出來，校驗了零部件之間的干涉。

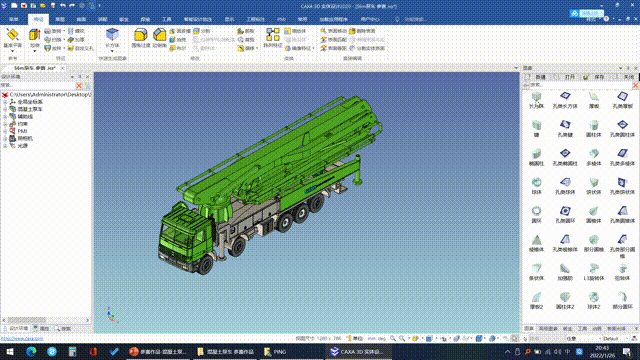

混(hun)凝土泵車(che)設計分(fen)為(wei)車(che)廂、車(che)架、布(bu)料(liao)桿等(deng)(deng)系(xi)(xi)統,主要通(tong)過(guo)(guo)(guo)智能(neng)圖(tu)素庫(ku)拖放及草圖(tu)編(bian)輯(ji)等(deng)(deng)基礎功(gong)(gong)能(neng)進行零件(jian)創建，通(tong)過(guo)(guo)(guo)三維球裝配(pei)、約(yue)(yue)束等(deng)(deng)功(gong)(gong)能(neng)，實現整(zheng)體模型的創建和(he)裝配(pei)。通(tong)過(guo)(guo)(guo)約(yue)(yue)束功(gong)(gong)能(neng)對(dui)布(bu)料(liao)桿系(xi)(xi)統進行約(yue)(yue)束，通(tong)過(guo)(guo)(guo)動畫(hua)功(gong)(gong)能(neng)，添(tian)加運(yun)動動畫(hua)，并通(tong)過(guo)(guo)(guo)動畫(hua)編(bian)輯(ji)器，進行動畫(hua)順序(xu)及時長調整(zheng)。

平賽(sai)老師通過(guo)多年(nian)的實(shi)際應(ying)用，認(ren)為CAXA 3D實(shi)體設(she)計以下幾點最為突出：

• 方便快速(su)的智能圖庫


常用(yong)(yong)形(xing)(xing)狀(zhuang)直接拖(tuo)放生(sheng)(sheng)(sheng)成(cheng)(cheng)(cheng)零件(jian)，局部進(jin)行(xing)特(te)征操作或草(cao)圖(tu)(tu)(tu)編輯(ji)等，快(kuai)速(su)(su)生(sheng)(sheng)(sheng)成(cheng)(cheng)(cheng)所需(xu)特(te)征，不必每(mei)次均用(yong)(yong)草(cao)圖(tu)(tu)(tu)生(sheng)(sheng)(sheng)成(cheng)(cheng)(cheng)形(xing)(xing)狀(zhuang)，搭積木的(de)形(xing)(xing)式快(kuai)速(su)(su)搭建模型。草(cao)圖(tu)(tu)(tu)功能可先創建草(cao)圖(tu)(tu)(tu)，再依據(ju)草(cao)圖(tu)(tu)(tu)進(jin)行(xing)拉(la)伸、旋(xuan)轉、放樣等操作。作者在(zai)設(she)計工(gong)作中常用(yong)(yong)拖(tuo)放智能圖(tu)(tu)(tu)素(su)庫零件(jian)，后(hou)進(jin)行(xing)草(cao)圖(tu)(tu)(tu)編輯(ji)，更快(kuai)速(su)(su)生(sheng)(sheng)(sheng)成(cheng)(cheng)(cheng)零件(jian)。如拖(tuo)放長(chang)方體(ti)，快(kuai)速(su)(su)生(sheng)(sheng)(sheng)成(cheng)(cheng)(cheng)拉(la)伸零件(jian)；拖(tuo)放球體(ti)，編輯(ji)草(cao)圖(tu)(tu)(tu)后(hou)快(kuai)速(su)(su)生(sheng)(sheng)(sheng)成(cheng)(cheng)(cheng)旋(xuan)轉零件(jian)；拖(tuo)放孔(kong)類(lei)體(ti)，編輯(ji)草(cao)圖(tu)(tu)(tu)后(hou)快(kuai)速(su)(su)切除相應形(xing)(xing)狀(zhuang)等。同時，智能圖(tu)(tu)(tu)素(su)庫可將整理自己創建的(de)各(ge)類(lei)零件(jian)，生(sheng)(sheng)(sheng)成(cheng)(cheng)(cheng)自用(yong)(yong)圖(tu)(tu)(tu)素(su)庫，方便后(hou)續快(kuai)速(su)(su)設(she)計。

• 無所不能的三維(wei)球(qiu)

三維(wei)球功(gong)能(neng)最為(wei)強大，幾乎(hu)可(ke)以完成任(ren)意角度變換，位置移(yi)動，快速裝配、復制鏈接等功(gong)能(neng)。同時(shi)通過三維(wei)球外操作(zuo)手(shou)(shou)柄的移(yi)動和內操作(zuo)手(shou)(shou)柄的方向(xiang)控制，達到自己所需任(ren)意角度的零件造型。此(ci)次參(can)賽作(zuo)品常用三維(wei)球右鍵拖拽生成拷貝、移(yi)動；內部方向(xiang)手(shou)(shou)柄調整角度、對齊等操作(zuo)。

三維球使零件生成(cheng)鏈接(jie)(jie)的(de)功能在對稱設計中最為實用。可快(kuai)速生成(cheng)兩個(ge)互相(xiang)鏈接(jie)(jie)的(de)零件，任意編輯其中一個(ge)，另外一個(ge)生成(cheng)對應特(te)征。雖(sui)然零件和裝配可用三維球鏡像，但在修改(gai)時不變(bian)，鏈接(jie)(jie)功能可改(gai)變(bian)這一狀況，使對稱快(kuai)速修改(gai)變(bian)得很快(kuai)。

• 隨心(xin)所(suo)欲的智能(neng)裝配及動畫

裝(zhuang)配(pei)(pei)功(gong)(gong)能(neng)為(wei)(wei)三維球、智(zhi)能(neng)圖素外，另外一個強大(da)功(gong)(gong)能(neng)，除了可任意(yi)組(zu)合的(de)自由裝(zhuang)配(pei)(pei)，還有定(ding)位約(yue)(yue)束裝(zhuang)配(pei)(pei)，結合三維球的(de)無約(yue)(yue)束裝(zhuang)配(pei)(pei)，可以實(shi)(shi)現任意(yi)形式的(de)裝(zhuang)配(pei)(pei)體，以滿足(zu)設(she)(she)計(ji)(ji)過(guo)程中不同的(de)裝(zhuang)配(pei)(pei)要(yao)求、動(dong)(dong)畫(hua)制作等功(gong)(gong)能(neng)。本次(ci)作品大(da)量應用(yong)裝(zhuang)配(pei)(pei)功(gong)(gong)能(neng)來(lai)實(shi)(shi)現各(ge)機構(gou)的(de)約(yue)(yue)束和動(dong)(dong)畫(hua)制作。雖然CAXA 3D實(shi)(shi)體設(she)(she)計(ji)(ji)為(wei)(wei)工業(ye)設(she)(she)計(ji)(ji)軟件，但其動(dong)(dong)畫(hua)功(gong)(gong)能(neng)也(ye)頗為(wei)(wei)強大(da)。通過(guo)自身想象(xiang)和創(chuang)意(yi)，可生(sheng)成不同類型動(dong)(dong)畫(hua)。無論(lun)是(shi)機械(xie)、結構(gou)的(de)仿(fang)真模擬(ni)，視(shi)向動(dong)(dong)畫(hua)；還是(shi)其他創(chuang)意(yi)性動(dong)(dong)畫(hua)，均可通過(guo)CAXA 3D實(shi)(shi)體設(she)(she)計(ji)(ji)的(de)三維球、裝(zhuang)配(pei)(pei)、動(dong)(dong)畫(hua)編(bian)輯器相結合來(lai)生(sheng)成。
