一汽鑄模設備廠：CAXA協同管理在模具制造企業中的成功實施
2003-12-28 作者： 來源：caxa
序言
CAXA 協同管理是面向制造業企業的設計、工藝和制造過程信息化解決方案的總稱，目前包括：CAXA協同管理——產品數據管理、工藝數據管理、生產計劃管理、圖文檔管理、個人管理工具等系列產品與咨詢服務。企業根據自身行業特點的不同和信息化戰略不同階段的具體需求，可以選擇其中一種或幾種產品和服務，形成滿足自身實際需求的信息化集成系統。本文主要介紹CAXA協同管理在一汽鑄模設備廠的實施。
一汽鑄模廠雖然有了一定的主導產品，但是生產管理方面仍然處于手工管理階段，眾多的設計更改，工藝更改以及生產工時票據紛繁復雜，人工管理難度極大，數據準確度不高，具體體現在：
1.周期控制
鑄模廠每月需要生產的模具訂單很多，每套模具的周期、供貨時間各不相同，企業迫切需求能夠將計劃、設計、工藝、車間等部門的信息有機的組織在一起進行共享，從而有效協調計劃和生產，保證訂單按期完成。
2.成本控制
每套模具的設計成本無法及時匯總，無法有效控制車間的工作票的開出，刀具的報廢沒有和相關模具關聯，導致無法獲得每套模具的實際成本，無法有效進行質量控制。
3.知識積累和重用
設計部門積累的設計圖紙散落在各個單機節點中，數據庫上的文件不全面，無法有效控制版本的一致性；設計圖紙也不能很好的共享和有效查詢。另外，目前無法自動從設計圖紙中提取BOM信息，在工藝編制階段需要手工重新建立BOM，這種重復工作一方面導致工作的浪費，另一方面也會在設計和工藝間造成信息的不一致 。
4.質量控制

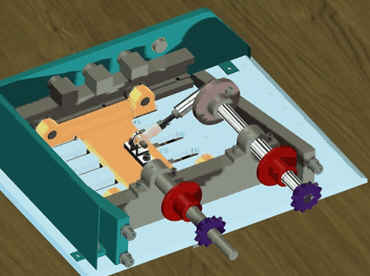

目前企業仍處于二三維混用的狀態，三維模型和二維圖紙的不一致以及二維設計的不直觀、問題不易被及時發現也會造成修改和返工。
基于以上出現的種種問題，CAXA根據該廠的自身特點，制定開發了一套模具生產管理系統，將實現其生產流程的計算機信息管理，包括生產計劃制定、模具設計、工藝制定、車間任務分派和產品檢驗，庫房管理等，使生產及相關輔助信息從計劃制定到完工交付實現全方位跟蹤管理，為各生產部門的工作提供技術支持。
 |
1.CAXA協同管理平臺

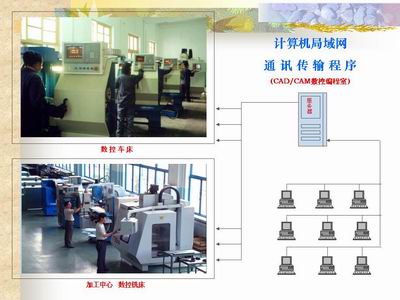

CAXA協同管理平臺是企業各個部門信息共享的基礎平臺，它提供基于文件的管理方式，并通過權限控制來加強系統的管理力度。該平臺在文件共享的基礎上，還提供了方便的查詢和查看功能，大大減少了以前企業內部各個部門形成孤立信息孤島的情況。
2.模具生產管理系統
模具生產管理系統是根據鑄模廠企業實際情況量身定制的軟件管理系統，該系統將鑄模廠生產過程中所流動的信息采集、匯總和整理起來，并將匯總的結果以不同的形式，如報表、圖形等等，呈報給管理決策層的領導，為企業決策提供相應的依據，并將所有的數據當作資料保存起來，以便日后查詢。
3.工藝客戶端
工藝客戶端為整個解決方案提供了工藝信息。工藝信息是整個鑄模廠模具生產的基礎信息，工藝客戶端提供了工藝信息的錄入、查詢、匯總、打印等功能，方便了用戶的使用，并同時將工藝信息與計劃信息、設計信息相關聯，形成一個完整的生產信息網絡，達到了企業內部生產信息的共享，提高了鑄模廠的生產管理水平。
CAXA協同管理項目的流程圖如前圖所示。
1.系統管理
系統管理主要包括三方面的工作：
1）用戶管理。用戶管理操作包括系統角色和系統用戶的添加、刪除、更改和對應的權限分配等；
2）權限管理。通過協同管理設定角色或者用戶的權限，該權限直接決定了用戶可見的信息和可進行的操作，設定的權限在用戶管理中指派給角色或者用戶。
3）數據維護。數據維護包括生產信息維護和基本資料庫的維護。
2.計劃部門生產計劃臺帳和月生產計劃。
計劃接收訂單，將訂單信息錄入生產計劃臺帳中計劃部門填寫的信息部分；生產月計劃來源于生產計劃臺帳，生成原則是按車間和月份進行分組；該計劃可以根據實際情況由相關授權人員更改，然后打印出來，由計劃員，生產科長，和廠長簽字才能生效。
 |
3.設計部門文檔管理和與工藝部門的協同。
設計部門主體任務是根據數據庫中的生產計劃臺帳安排2D和3D圖紙的設計任務。在進行設計前必須首先填寫設計依據，填寫的依據存成Excel文檔，檢入協同管理系統中；根據需要從協同管理系統中檢出文檔修改。所有圖紙都發布后，由設計科長填寫設計完成日期。同時根據VDA的要求，建立設計失效模式和影響分析（DFMEA庫），設計人員每月根據獲得信息填寫，存成Excel文檔，檢入協同管理系統下，作為日后質量評定和設計的參考。
根據設計部門和工藝部門現有工作方式，采取兩個部門并行工作方式。設計部門在完成總裝圖的設計后，經審核發布到協同管理系統上后，由Bom檢索該圖紙明細表中相關幾何結構和產品結構信息，導入數據庫中。然后手工傳遞該圖紙到工藝處，工藝根據導入到數據庫中的信息進行工藝編制。
|
4.工藝部門工藝編制、工藝更改和信息匯總。
工藝部門根據生產計劃臺帳安排工藝編制任務，在接收到設計部門派發的設計圖紙后，利用工藝客戶端工具和Bom導入數據庫的設計信息進行工藝編制，所編制的內容存入數據庫。
由于工藝信息全部在數據庫中，所以可以根據需要檢索一套模具的工藝或者是其中一個零件的工藝，修改后更新數據庫即可。
工藝部門需要匯總模具零件明細表、外購件明細表、標準件明細表、自制件明細表、自制標準件明細表、材料清單、熱處理件明細表、易損件清單和模具費用匯總。
 |
5.車間開具生產票據、信息匯總。
車間查看生產月計劃，如果設計和工藝等生產準備工作已經完成，由工長開具生產票據組織生產，開出的第一張工票日期作為模具生產的投入日期。
車間需要匯總的報表包括工時完成情況，工作票列表，和月獎金分配明細。
|
6. 檢驗加工完畢零件質量、信息匯總。
對于加工完畢的零件都需要進行質檢，由工人將零件送往檢驗處進行檢驗，檢驗人員根據檢驗結果填寫檢驗結果單。
|
7. 庫房組織采購和下生產訂單、物資出入庫、工具報損、發貨。
|
四(si)、實施的程度(du)和效(xiao)果
CAXA為鑄(zhu)(zhu)模(mo)廠(chang)的(de)(de)(de)(de)(de)主要業務流(liu)程(cheng)提(ti)(ti)(ti)供了一(yi)(yi)(yi)個協(xie)同(tong)管理的(de)(de)(de)(de)(de)平(ping)(ping)臺(tai)(tai)(tai)，將(jiang)以前分散、隔離(li)的(de)(de)(de)(de)(de)信(xin)(xin)息集中在一(yi)(yi)(yi)起(qi)(qi)，實現信(xin)(xin)息的(de)(de)(de)(de)(de)共享，更(geng)重(zhong)要的(de)(de)(de)(de)(de)是(shi)在這些數(shu)據的(de)(de)(de)(de)(de)基礎之上為決策者(zhe)提(ti)(ti)(ti)煉出寶貴的(de)(de)(de)(de)(de)參(can)考信(xin)(xin)息，如：設(she)(she)備負荷、工(gong)藝(yi)產值(zhi)、生(sheng)(sheng)產進(jin)度等。通過工(gong)藝(yi)設(she)(she)計(ji)(ji)(ji)(ji)工(gong)具(ju)(ju)(ju)將(jiang)設(she)(she)計(ji)(ji)(ji)(ji)和工(gong)藝(yi)有(you)機的(de)(de)(de)(de)(de)結(jie)(jie)合在一(yi)(yi)(yi)起(qi)(qi)，避免信(xin)(xin)息的(de)(de)(de)(de)(de)重(zhong)復錄(lu)入(ru)（模(mo)具(ju)(ju)(ju)結(jie)(jie)構(gou)信(xin)(xin)息），保(bao)證(zheng)信(xin)(xin)息的(de)(de)(de)(de)(de)一(yi)(yi)(yi)致性，工(gong)藝(yi)設(she)(she)計(ji)(ji)(ji)(ji)人(ren)員可(ke)以充分利用已(yi)經積累下(xia)的(de)(de)(de)(de)(de)工(gong)藝(yi)知識完成新工(gong)藝(yi)的(de)(de)(de)(de)(de)編(bian)制，快(kuai)捷的(de)(de)(de)(de)(de)統計(ji)(ji)(ji)(ji)材料清單(dan)、模(mo)具(ju)(ju)(ju)費(fei)用等重(zhong)要報表，同(tong)時，該工(gong)具(ju)(ju)(ju)還(huan)能幫助模(mo)具(ju)(ju)(ju)設(she)(she)計(ji)(ji)(ji)(ji)人(ren)員盡快(kuai)熟悉模(mo)具(ju)(ju)(ju)工(gong)藝(yi) ，向復合型(xing)人(ren)才轉變，快(kuai)速提(ti)(ti)(ti)升模(mo)具(ju)(ju)(ju)設(she)(she)計(ji)(ji)(ji)(ji)能力(li)。協(xie)同(tong)管理平(ping)(ping)臺(tai)(tai)(tai)還(huan)有(you)效(xiao)的(de)(de)(de)(de)(de)控(kong)(kong)制模(mo)具(ju)(ju)(ju)質量(liang)(liang)信(xin)(xin)息，將(jiang)質量(liang)(liang)損失(shi)關聯到具(ju)(ju)(ju)體(ti)的(de)(de)(de)(de)(de)人(ren)，量(liang)(liang)化(hua)到具(ju)(ju)(ju)體(ti)的(de)(de)(de)(de)(de)金額，一(yi)(yi)(yi)方面(mian)可(ke)以加強設(she)(she)計(ji)(ji)(ji)(ji)、操作(zuo)者(zhe)的(de)(de)(de)(de)(de)責(ze)任心(xin)，另一(yi)(yi)(yi)方面(mian)也(ye)便于決策者(zhe)有(you)效(xiao)控(kong)(kong)制模(mo)具(ju)(ju)(ju)的(de)(de)(de)(de)(de)生(sheng)(sheng)產成本(ben)。通過協(xie)同(tong)管理平(ping)(ping)臺(tai)(tai)(tai)，模(mo)具(ju)(ju)(ju)設(she)(she)計(ji)(ji)(ji)(ji)、工(gong)藝(yi)設(she)(she)計(ji)(ji)(ji)(ji)、車間生(sheng)(sheng)產可(ke)以實現并行工(gong)作(zuo)，進(jin)一(yi)(yi)(yi)步壓縮模(mo)具(ju)(ju)(ju)供貨周(zhou)期，提(ti)(ti)(ti)升鑄(zhu)(zhu)模(mo)廠(chang)市場(chang)競爭力(li)。協(xie)同(tong)管理平(ping)(ping)臺(tai)(tai)(tai)實際上是(shi)鑄(zhu)(zhu)模(mo)廠(chang)實現VDA認(ren)證(zheng)的(de)(de)(de)(de)(de)有(you)效(xiao)工(gong)具(ju)(ju)(ju)，比如：規范(fan)各崗位的(de)(de)(de)(de)(de)職能，實現設(she)(she)計(ji)(ji)(ji)(ji)數(shu)據的(de)(de)(de)(de)(de)版本(ben)控(kong)(kong)制，對設(she)(she)備的(de)(de)(de)(de)(de)維護，對質量(liang)(liang)數(shu)據的(de)(de)(de)(de)(de)分析等，另外，CAXA能夠為鑄(zhu)(zhu)模(mo)廠(chang)提(ti)(ti)(ti)供長期的(de)(de)(de)(de)(de)咨詢服務，確(que)保(bao)企業具(ju)(ju)(ju)有(you)業務流(liu)程(cheng)持續創(chuang)新的(de)(de)(de)(de)(de)能力(li)，比如下(xia)一(yi)(yi)(yi)階段準備將(jiang)鑄(zhu)(zhu)模(mo)廠(chang)的(de)(de)(de)(de)(de)經營部門納入(ru)協(xie)同(tong)管理平(ping)(ping)臺(tai)(tai)(tai)，加強對庫存、采購的(de)(de)(de)(de)(de)管理，使(shi)產品(pin)整(zheng)個生(sheng)(sheng)命(ming)周(zhou)期的(de)(de)(de)(de)(de)數(shu)據都具(ju)(ju)(ju)備可(ke)追溯性。VDA的(de)(de)(de)(de)(de)認(ren)證(zheng)將(jiang)為鑄(zhu)(zhu)模(mo)廠(chang)進(jin)軍(jun)國(guo)際市場(chang)拿到通行證(zheng)，協(xie)同(tong)管理的(de)(de)(de)(de)(de)不斷深化(hua)將(jiang)使(shi)鑄(zhu)(zhu)模(mo)廠(chang)在不斷擴大、開放的(de)(de)(de)(de)(de)市場(chang)空間下(xia)穩住陣腳，游刃有(you)余(yu)。
