企業背景

寶雞市元亨(heng)石油(you)(you)設備有限責任公(gong)司(si)成立于(yu)1994年，是從事地層(ceng)測(ce)試器(qi)、井下工具和(he)其他鉆(zhan)采設備配件的設計開發、生產(chan)銷售和(he)服務的專業性公(gong)司(si)，是中石油(you)(you)、中石化一級(ji)供應(ying)網絡成員(yuan)單位。產(chan)品主要應(ying)用于(yu)石油(you)(you)勘探、開發領域。產(chan)品遍布國內各油(you)(you)田(tian)，且遠銷東南亞、中東、美洲等(deng)地區(qu)。

企業應用需求

1、設計工(gong)程師設計的二維圖紙沒有統一的模板和(he)規范。

2、以前使用的(de)二維CAD軟(ruan)件(jian)(jian)廠商產品單(dan)一，沒有其它的(de)的(de)產品線，軟(ruan)件(jian)(jian)之(zhi)間無法關聯和很好的(de)兼容。

3、公司多年來積累了(le)大量的圖紙(zhi)和設計(ji)資(zi)料(liao)，分(fen)散保(bao)存在不(bu)同的計(ji)算(suan)機(ji)中，安全性得(de)不(bu)到保(bao)障。圖紙(zhi)之間的借(jie)用、查找非(fei)常困難，同時版本混淆不(bu)清(qing)，各部門間的資(zi)料(liao)交流困難。

4、BOM數據(ju)的(de)提(ti)取(qu)(qu)和(he)錄(lu)入(ru)占用了太(tai)多的(de)時間，圖(tu)紙BOM表的(de)提(ti)取(qu)(qu)和(he)錄(lu)入(ru)都需(xu)要(yao)技(ji)術(shu)人員依靠制作(zuo)WORD或EXCEL手工錄(lu)入(ru)和(he)逐次校對，需(xu)要(yao)大量的(de)時間。

選擇CAXA

1、CAXA有(you)(you)針對(dui)制造業(ye)企(qi)業(ye)的PLM整體解(jie)決方案，軟件可以(yi)根據企(qi)業(ye)情況進行有(you)(you)效的組合；

2、CAXA圖文檔(dang)是專門針對(dui)中小(xiao)企業量(liang)身定(ding)制(zhi)的，成本相對(dui)低，性價(jia)比高，實施周期短，見效快；

3、CAXA有本(ben)地用(yong)戶成功應用(yong)案例(li)和(he)服務(wu)制造業(ye)的(de)豐(feng)富經(jing)驗，有本(ben)地化的(de)售后服務(wu)；

4．各種(zhong)BOM匯總提高工(gong)作效率，減少差錯；

5、通過CAXA圖文檔進行(xing)零件設計等工(gong)作的流程監控。

方案實施

1、規范設計數據源頭

公司(si)統一了(le)二維CAD設(she)計(ji)軟(ruan)件平臺，應用CAXA電(dian)子圖(tu)板模(mo)板建立起了(le)一整套標(biao)準的(de)企業繪圖(tu)模(mo)板，規范了(le)設(she)計(ji)圖(tu)紙的(de)圖(tu)框、標(biao)題欄(lan)、明細欄(lan)樣式(shi)、需要填(tian)寫的(de)數據和(he)填(tian)寫方(fang)式(shi)等，使(shi)公司(si)圖(tu)紙管(guan)理達(da)到初步(bu)標(biao)準化。

2、安全管(guan)理(li)和共享設計數據和文檔

通過企業產(chan)品(pin)數(shu)(shu)(shu)據訪(fang)問(wen)權限的設定，有效地(di)管(guan)(guan)理(li)(li)產(chan)品(pin)圖紙、明細表、BOM表和(he)(he)相關(guan)文(wen)檔的創建和(he)(he)共享，為技(ji)術(shu)、管(guan)(guan)理(li)(li)等部門(men)提供(gong)準確、一致(zhi)、完(wan)整的產(chan)品(pin)技(ji)術(shu)數(shu)(shu)(shu)據，并且建立起(qi)完(wan)整的技(ji)術(shu)文(wen)檔管(guan)(guan)理(li)(li)體系(xi)，實現產(chan)品(pin)技(ji)術(shu)文(wen)檔的電子化和(he)(he)成套管(guan)(guan)理(li)(li)，使(shi)產(chan)品(pin)數(shu)(shu)(shu)據處于(yu)有效與有序管(guan)(guan)理(li)(li)中，為相關(guan)人(ren)員提供(gong)方便的查詢、瀏覽、借用和(he)(he)輸(shu)出報表的工具。

3、BOM表自(zi)動(dong)提取(qu)和錄入

設計(ji)部門只需提(ti)供產品(pin)(pin)自制(zhi)件(jian)(jian)、標(biao)準件(jian)(jian)、企標(biao)件(jian)(jian)等(deng)統計(ji)報表(biao)，CAXA圖文檔可(ke)根據產品(pin)(pin)結構(gou)自動(dong)創建(jian)相應的報表(biao)。每(mei)個產品(pin)(pin)BOM表(biao)的提(ti)取(qu)和錄入(ru)僅需10分鐘左右(you)，提(ti)高效率200倍以上；用(yong)戶還可(ke)以自定義報表(biao)中需要輸出的零部件(jian)(jian)物理屬(shu)性，并通過用(yong)戶定制(zhi)進行(xing)報表(biao)的打印預覽、打印、文件(jian)(jian)輸出和修改等(deng)操作(zuo)。

實施效果

設計方面：

1、統一以(yi)CAXA電(dian)子(zi)圖板做(zuo)為二維的設計(ji)平臺，取代以(yi)前(qian)的CAD軟件(jian)；

2、根據企業(ye)的(de)實際(ji)情況，制定(ding)了(le)一套標準的(de)繪圖模板；

3、把以前部分的CAD圖紙(zhi)全部轉化為CAXA電子(zi)圖板的格式；

管理方面：

1、積累企業知識庫；

2、技術中心圖(tu)紙更加規范；

3、及時發現圖紙(zhi)問題，減少圖紙(zhi)的(de)出(chu)錯(cuo)率；

4、個性化參數定制，提高查詢(xun)效(xiao)率(lv)和準確性；

5、自動(dong)化BOM輸出，簡化BOM工作，減少重復勞動(dong)和出錯率；

6、各種工具軟件(jian)(jian)集(ji)成在(zai)CAXA PLM解決方案提(ti)(ti)供(gong)的(de)管理(li)平臺上，實(shi)現(xian)(xian)數據的(de)安全與(yu)共享；CAD和CAPP中的(de)信息實(shi)現(xian)(xian)結構化(hua)管理(li)，每個文(wen)(wen)檔都有對(dui)應其生命周期階(jie)段(duan)的(de)狀態標識，如創建、出庫、入庫、歸(gui)檔等(deng)和提(ti)(ti)供(gong)圖(tu)紙(zhi)的(de)增加、導入、出庫編輯、復制等(deng)操作。系(xi)統可(ke)以(yi)(yi)提(ti)(ti)供(gong)內嵌的(de)瀏(liu)覽器，該瀏(liu)覽器可(ke)以(yi)(yi)實(shi)現(xian)(xian)對(dui)autocad、ug等(deng)軟件(jian)(jian)以(yi)(yi)及(ji)doc文(wen)(wen)件(jian)(jian)、exl文(wen)(wen)件(jian)(jian)、txt文(wen)(wen)件(jian)(jian)、bmp文(wen)(wen)件(jian)(jian)、jpg文(wen)(wen)件(jian)(jian)、tif文(wen)(wen)件(jian)(jian)等(deng)文(wen)(wen)件(jian)(jian)的(de)瀏(liu)覽。

工藝方面：

利用CAXA工(gong)藝圖表解(jie)決了(le)(le)工(gong)藝設計(ji)需要(yao)處理(li)的大量(liang)圖形信息、數據(ju)信息，大大提高了(le)(le)工(gong)作效(xiao)率，提高了(le)(le)工(gong)藝文(wen)件(jian)的標準化。

流程管理方面：

1、產品測繪工作流

2、產品技術(shu)標準編寫工作流(liu)

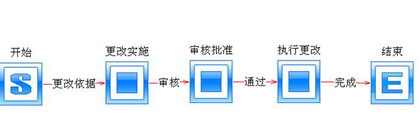

3、產品技(ji)術文件更(geng)改工作流(liu)

4、項目設(she)計和開(kai)發(fa)工(gong)作流

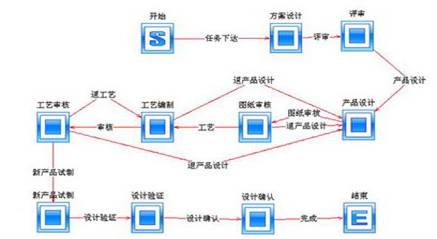

5、產品設(she)計和開發工(gong)作流

6、產品使用(yong)及(ji)加(jia)工過程技術問題(ti)處理工作流

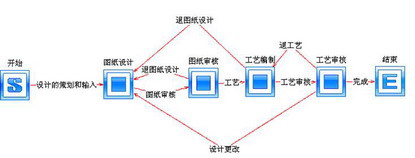

7、零件設計工作流

BOM管理方面：

材料消耗定額匯總、工具明細表、工藝工時匯總明細表、工裝明細表、機械加工工藝路線表模板、零部件分類明細表、零件成本核算表模板、明細表匯總、外購件明細表、整機成本核算表模板、專用工藝裝備組合夾具明細表.。
