廣環廠(chang)簡(jian)介(jie)

廣(guang)州市環境衛生(sheng)機械設備廠(chang)（以下(xia)簡稱(cheng)“廣環廠”） 是國(guo)內生產環衛專用(yong)設備的最大廠家之一，占(zhan)地面積約4.6萬平方米，擁有六座現代化的廠房和齊全的附屬配套設施，定編320人，年銷售額超過1.5億元。

廣環(huan)廠(chang)從手工修理環(huan)衛設備(bei)開始，已(yi)成(cheng)為集科研、生產、銷(xiao)售于(yu)一體的環(huan)衛專用車(che)輛現代生產企業，廣州市著名商標(biao)“廣環”的所有者。生產的12大(da)產(chan)品系列，投入批量(liang)生產(chan)的產(chan)品達54個，銷往20多個省(sheng)（自(zi)治(zhi)區(qu)）、市。

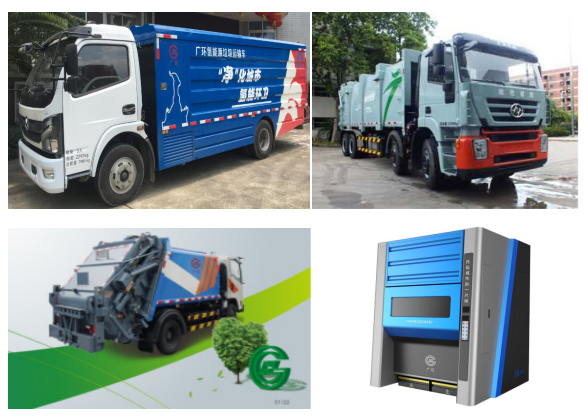

廣(guang)環廠主營產品

垃圾車的快(kuai)速設計——CAXA 3D實體(ti)設計應(ying)用(yong)

廣環(huan)廠從(cong)2012年開(kai)始(shi)引進CAXA實(shi)體(ti)設計(ji)(ji)(ji)(ji)2011，作為廠內輔助研(yan)發(fa)設計(ji)(ji)(ji)(ji)軟(ruan)件(jian)，到現在已(yi)經(jing)升(sheng)級到CAXA實(shi)體(ti)設計(ji)(ji)(ji)(ji)2019，且所有研(yan)發(fa)人員都(dou)已(yi)能熟練地運用CAXA實(shi)體(ti)設計(ji)(ji)(ji)(ji)軟(ruan)件(jian)進行產(chan)(chan)(chan)品(pin)的(de)(de)三維(wei)產(chan)(chan)(chan)品(pin)方案開(kai)發(fa)，生產(chan)(chan)(chan)部門也能借助其(qi)圖文檔的(de)(de)三維(wei)瀏覽(lan)控件(jian)更(geng)高效(xiao)、更(geng)清晰明了的(de)(de)地指導工(gong)人生產(chan)(chan)(chan)。對(dui)比原(yuan)來(lai)采用的(de)(de)二維(wei)設計(ji)(ji)(ji)(ji)，CAXA實(shi)體(ti)設計(ji)(ji)(ji)(ji)從研(yan)發(fa)到生產(chan)(chan)(chan)都(dou)帶(dai)來(lai)了突破(po)性的(de)(de)發(fa)展，時間(jian)效(xiao)率提升(sheng)效(xiao)果(guo)非常明顯。

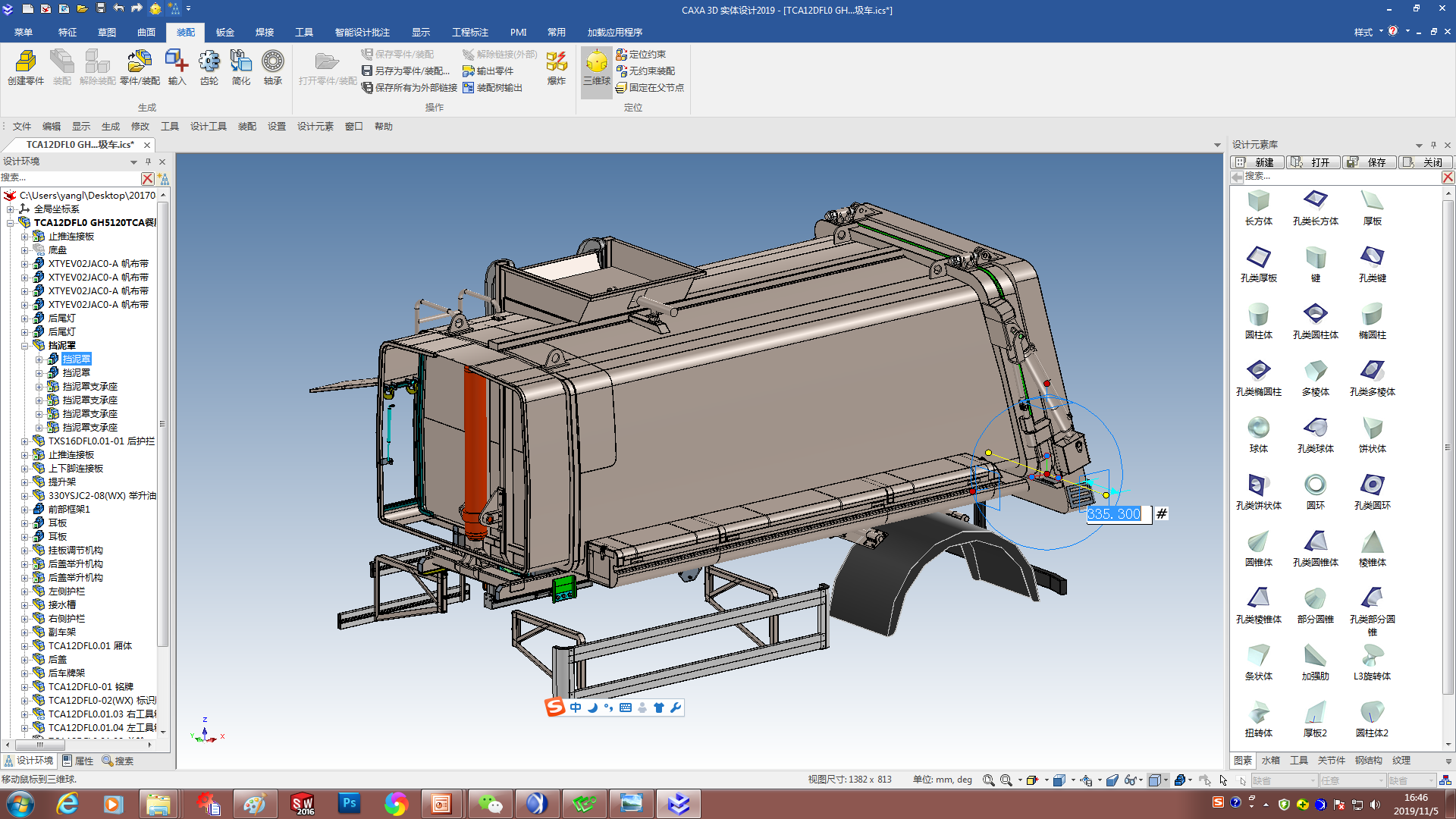

下(xia)面(mian)是(shi)廣(guang)環廠(chang)通過(guo)一輛垃圾(ji)車的設(she)計(ji)過(guo)程，展示了(le)CAXA 3D實體設計(ji)強悍的特色(se)功能。

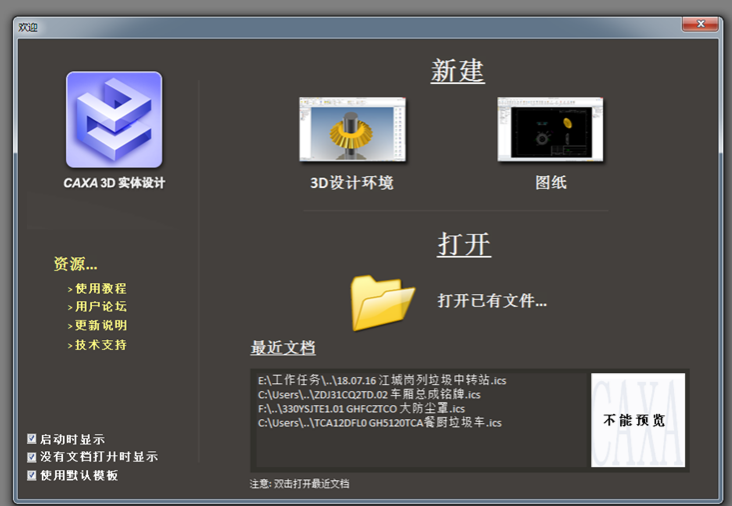

1、打開文件包含(han)3D設計環境和可以關聯(lian)的工程圖模塊；

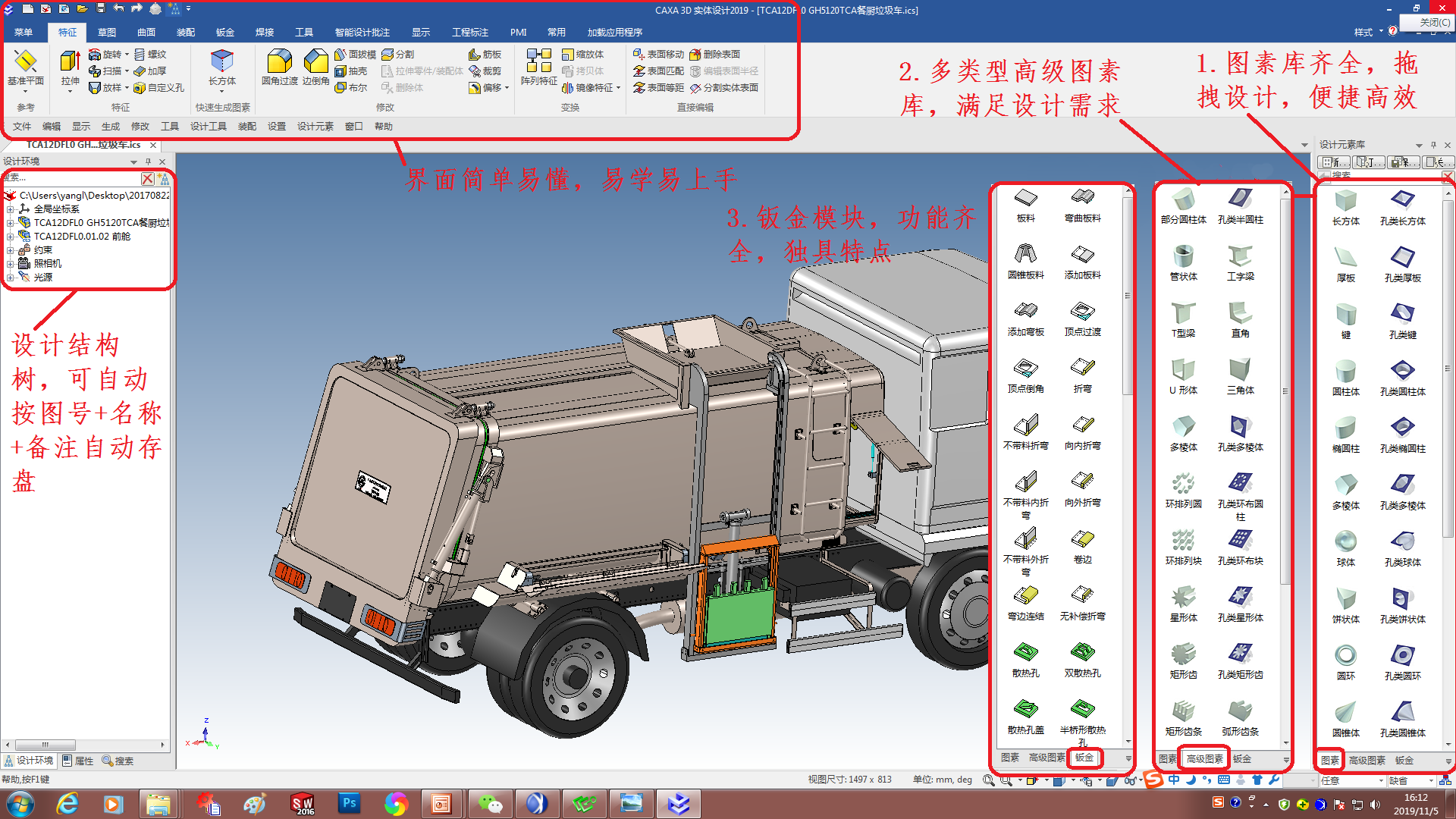

2、界(jie)面(mian)易學易懂、結(jie)構樹層級(ji)清晰、圖素庫豐富、拖拽式設計(ji)、鈑金功能(neng)齊全(quan)；

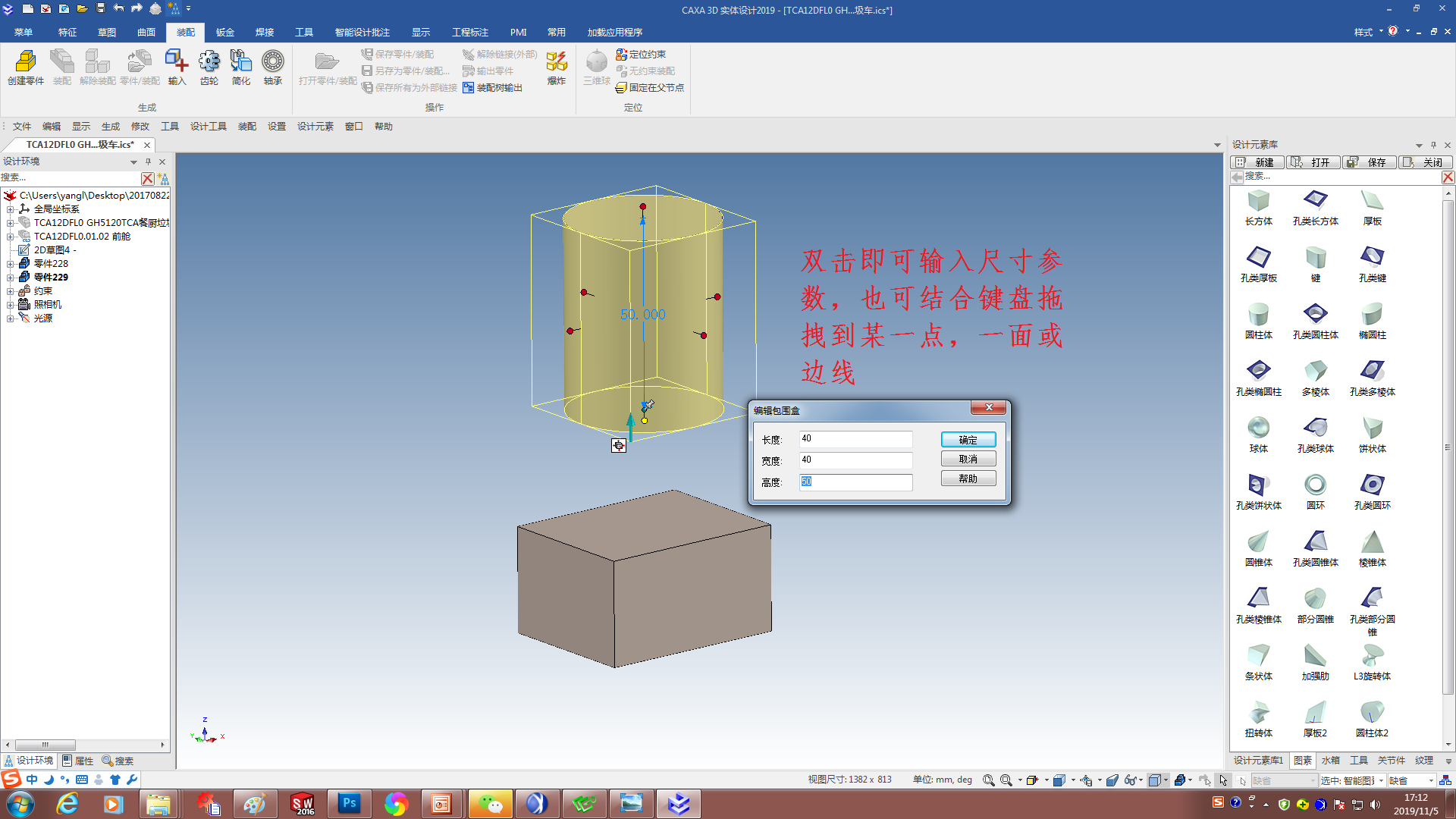

3、圖(tu)素的各項參數(shu)修改簡便，可數(shu)字參數(shu)化，也可拖拽捕捉已有的實體邊界(jie)；

4、異(yi)于其他同類產品且極具特色(se)的(de)三維(wei)球功(gong)能，靈活定位，移動，旋轉，鏡像，陣列(lie)等(deng)(deng)(deng)等(deng)(deng)(deng)；

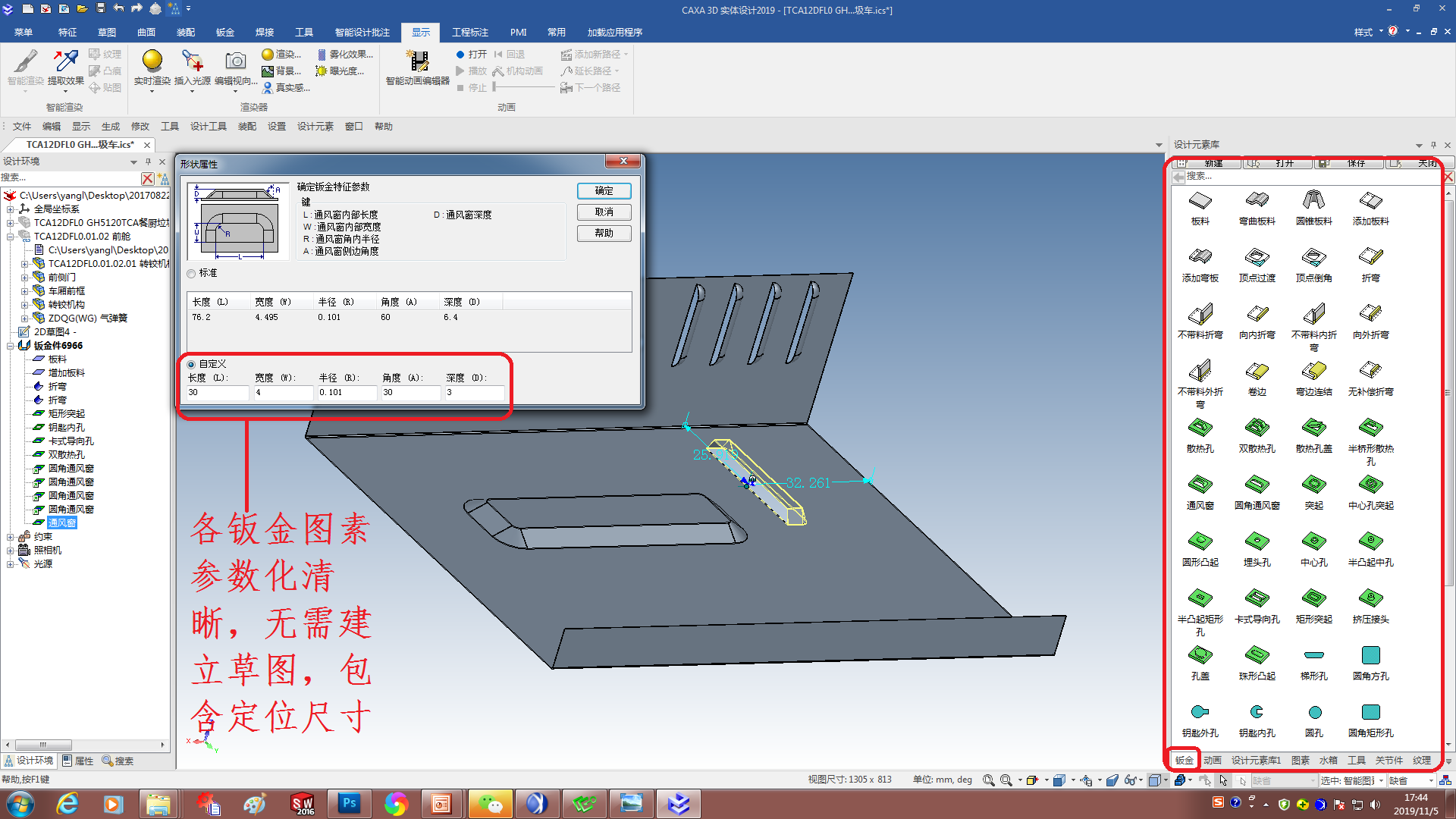

5、鈑金功能強大，包(bao)含(han)折(zhe)彎、沖(chong)孔、百葉(xie)窗、自定義形狀沖(chong)壓等，快速完成參(can)數修改(gai)；

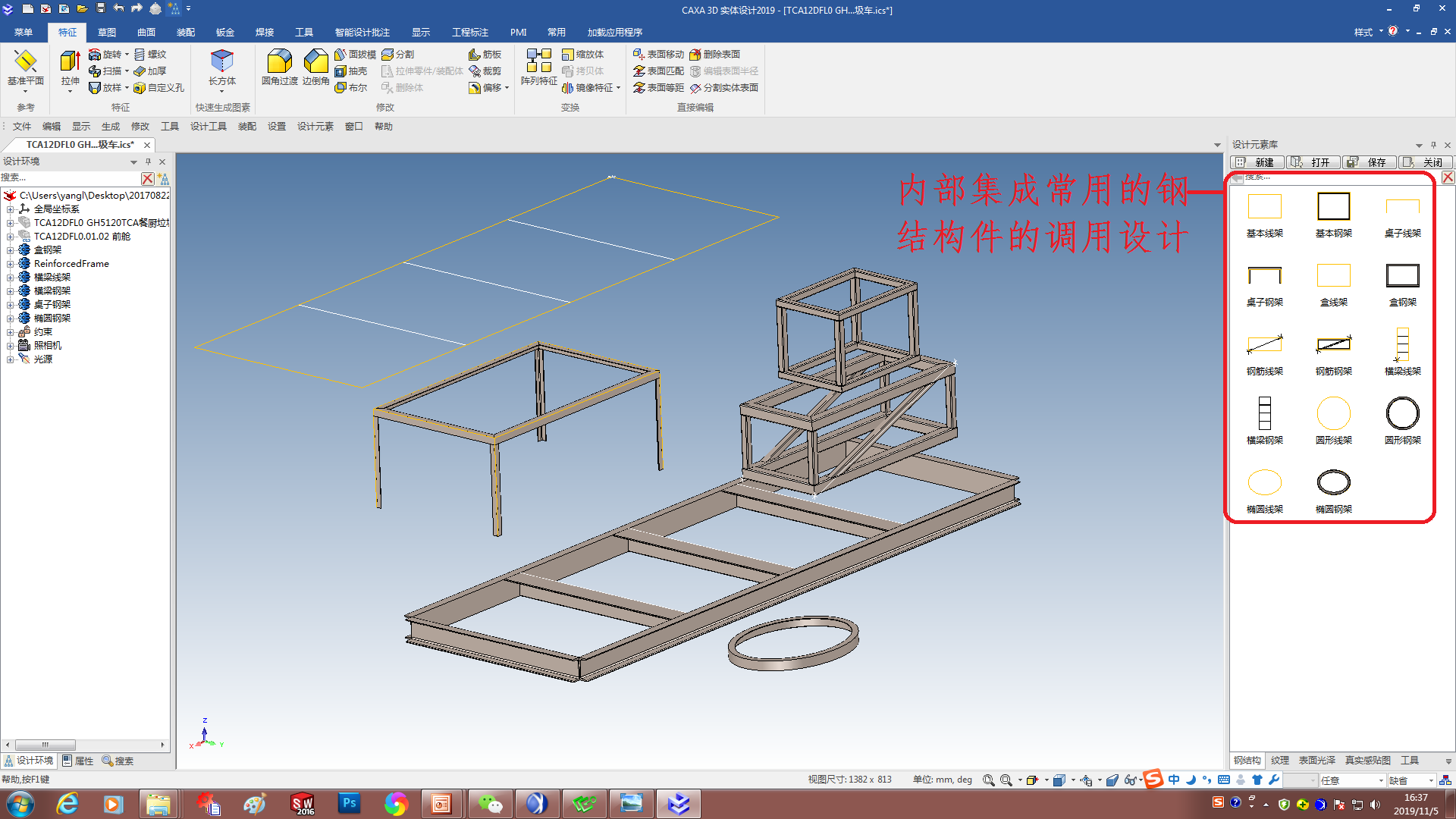

6、內(nei)部(bu)集成鋼結構件設(she)計(ji)，可在基礎(chu)上快(kuai)速改型，大大節(jie)省設(she)計(ji)時間；

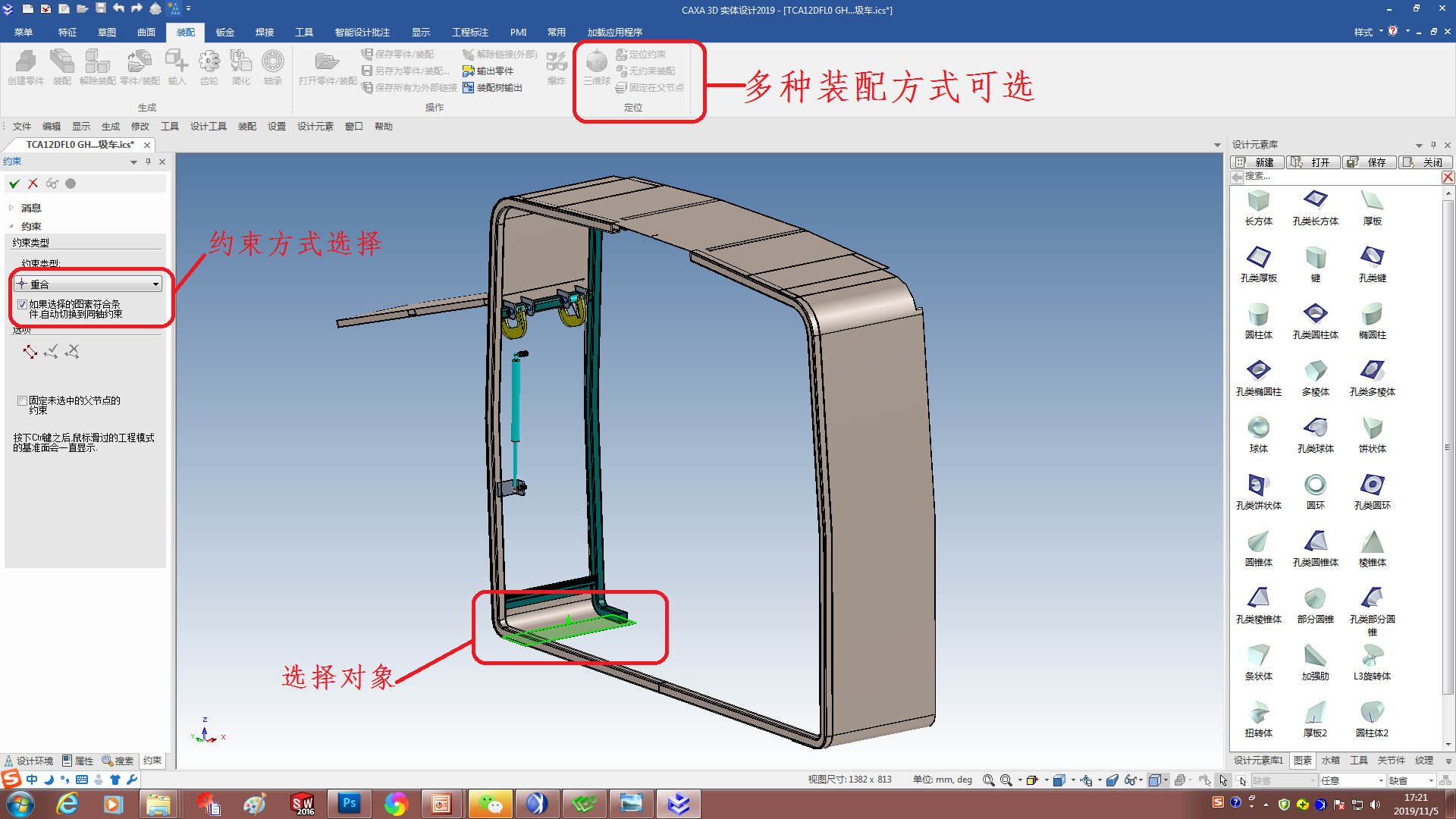

7、裝配模(mo)式下即可(ke)用(yong)零件自(zi)由度約束方(fang)式，亦(yi)可(ke)采用(yong)三維(wei)球，方(fang)式多樣、靈活、高效；

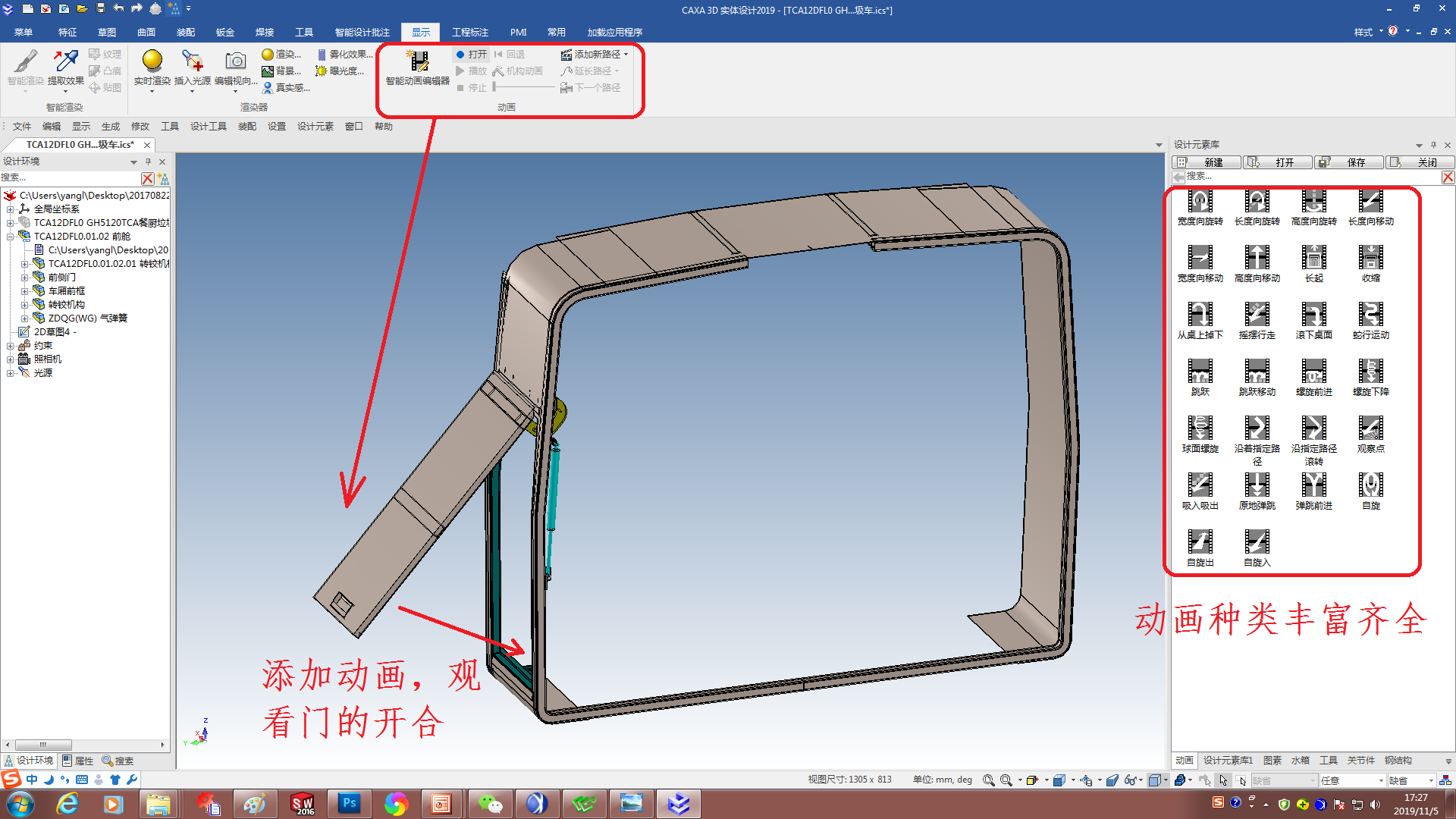

8、裝(zhuang)配完成后根據約(yue)束關系，并添加動(dong)畫效果，可預覽設計動(dong)態(tai)，可評(ping)估有無(wu)干(gan)涉等；

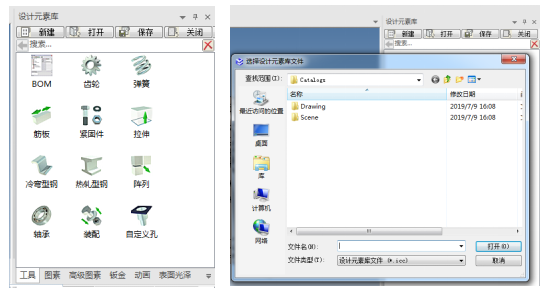

9、常用的機械(xie)工具(ju)庫(ku)(ku)，包含齒(chi)輪(lun)、軸承、彈簧、型(xing)材、標準件(jian)等；還(huan)可自建或(huo)加(jia)載企業圖(tu)素(su)庫(ku)(ku)和通用件(jian)庫(ku)(ku)；

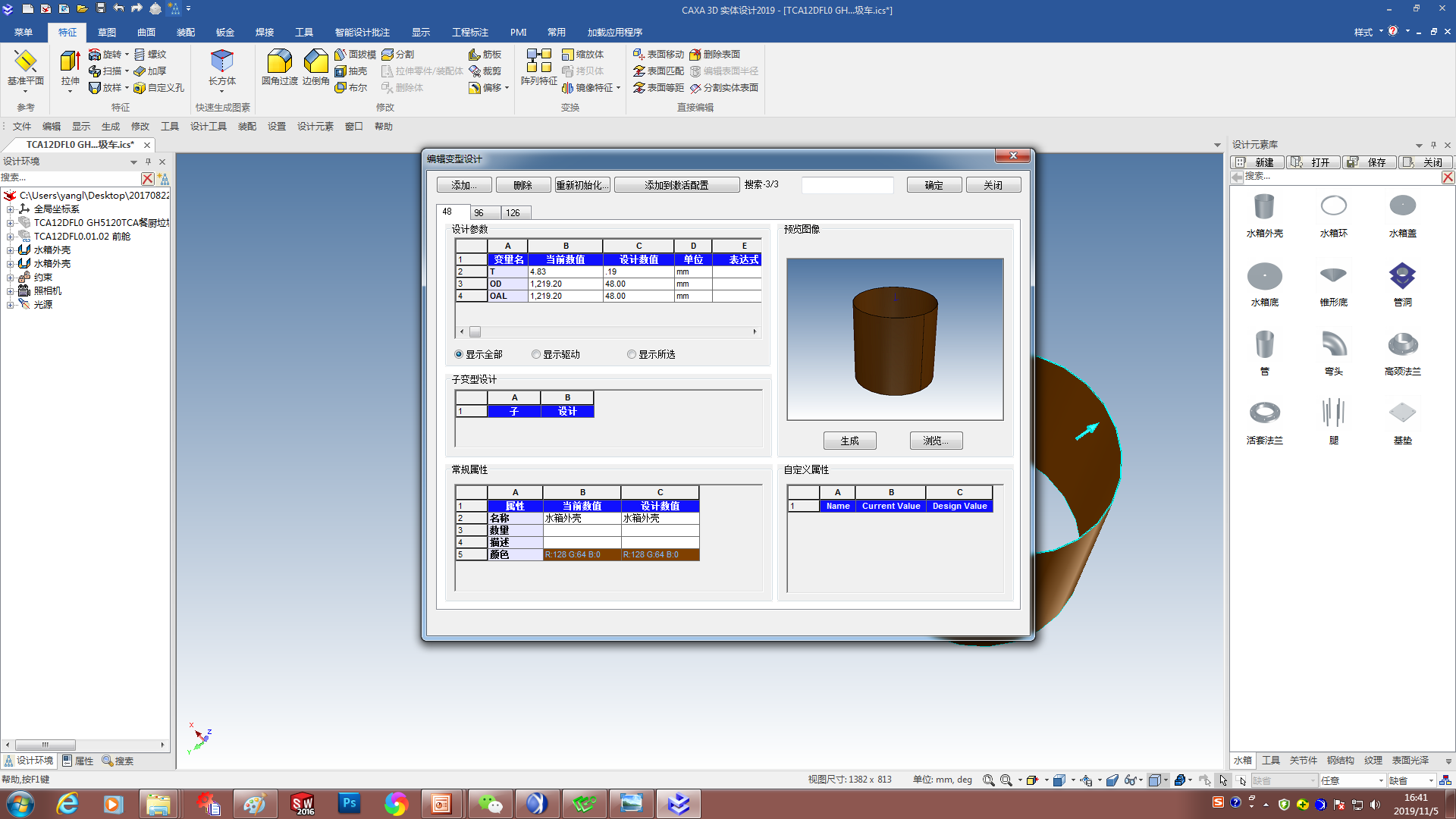

10、參數(shu)化設計(ji)水箱、法蘭、彎(wan)頭等(deng)(deng)其(qi)他(ta)管道附件；

11、CAXA實(shi)體設計對硬件配(pei)置要(yao)求方面并不(bu)高，普通的電腦(nao)配(pei)置也(ye)可以(yi)打開運(yun)行大型的裝配(pei)體，卡頓死(si)機現象很(hen)少，占(zhan)用內存情況(kuang)也(ye)很(hen)優異。

用戶感言

廣環廠(chang)產品研發中心工程師 楊柳在(zai)交(jiao)流過程中，分享(xiang)了廣環廠應用(yong)CAXA3D實體設設計過程中，總結的軟件特點和實用經驗，希望幫助大家更好的認識和使用這款優秀的國產軟件。

和其(qi)他常用的設計軟件相比(bi)，CAXA實體設計(ji)最大的特點是三維球(qiu)和圖(tu)素庫。

這里(li)提到(dao)“三維球功能”可以說是CAXA3D實體設(she)計(ji)最大的(de)(de)特點(dian)之一，從產品零件設(she)計(ji)到產品的(de)(de)裝配設(she)計(ji)，都可(ke)成為更高效的(de)(de)“利器”。通(tong)過(guo)三維球可(ke)實現圖(tu)素、零部件等(deng)的(de)(de)移動、復(fu)制(zhi)、鏡像、調(diao)整角度和(he)快速(su)定(ding)位等(deng)。

此外，CAXA實體(ti)設(she)計的(de)圖素(su)(su)庫(ku)(ku)不僅量(liang)大而且(qie)均是有效(xiao)可(ke)用(yong)(yong)素(su)(su)材，為產(chan)品設(she)計者省去很多建(jian)立草圖的(de)時間，通過直接托拉拽搭(da)積(ji)木(mu)的(de)簡單(dan)操(cao)作方式(shi)，就可(ke)以(yi)輕松利用(yong)(yong)圖素(su)(su)庫(ku)(ku)進行設(she)計，讓初(chu)次接觸(chu)這款軟件的(de)人，可(ke)以(yi)無門檻的(de)操(cao)作使(shi)用(yong)(yong)。圖素(su)(su)庫(ku)(ku)對于我們廠的(de)設(she)計來說(shuo)，是一(yi)款特(te)別(bie)實用(yong)(yong)的(de)功(gong)能(neng)，豐富的(de)圖庫(ku)(ku)元素(su)(su)滿足了我廠所有的(de)設(she)計需求(qiu)。

另外(wai)，CAXA實體(ti)設計(ji)與自身工程圖(tu)集成也是不(bu)得不(bu)提的一大亮點(dian)，零部件圖(tu)可直接從三維(wei)(wei)界面生成對應的二維(wei)(wei)設計(ji)圖(tu)紙，當(dang)產(chan)品(pin)的三維(wei)(wei)模(mo)型被修(xiu)改時，只需更(geng)新二維(wei)(wei)圖(tu)，即可實時鏈接更(geng)新。

楊工表示(shi)：“我廠從2012年開始的CAXA實體設計2011版本開始，到目前使用的2019版本，廣環廠和CAXA一起走過了挺長的一段歲月，整個階段我們產品研發和生產部門的使用體驗感越來越好，所有人從一開始的陌生到熟悉經過了一個短暫的相互學習，相互交流，相互提升的過程，包括新來的技術人員，以前應用的其他設計軟件，也輕松過渡和熟練掌握CAXA 3D作為其得力的設計工具。”

“CAXA 3D實體設計幫助我們(men)廠縮(suo)短了產品從(cong)研發(fa)、生產到(dao)交付給客戶的(de)(de)周期，改變了傳統的(de)(de)只有二維圖(tu)紙在整個(ge)廠流轉的(de)(de)模式，使設計準(zhun)確(que)性更高(gao)，設計思路更清晰，方便向下游環節的(de)(de)交流，生產車(che)間(jian)工人理解圖(tu)紙更容(rong)易，減少了很多(duo)原有的(de)(de)出(chu)錯率。”楊工高(gao)興地(di)補充道。
